說起手機電池，鎳鎘電池、鎳氫電池、鋰離子電池大家都不陌生。然而，歷史上還曾經出現過一種與眾不同的電池，它的能量密度很高，但是又有天生缺陷，這就是甲醇燃料電池。
需要“加油”的電池
上世紀九十年代末至本世紀初，鋰離子電池技術還不是非常成熟，手機電池容量有待進一步提升，有的企業索性推出了甲醇燃料電池的手機。
日本東京舉辦的CEATEC展會上，KDDI和東芝公司聯合推出的甲醇燃料電池手機
這是一種以燃料電池為電源的手機。與其他電池不同的是，這種手機的電用光后，不能通過充電恢復電量，而是需要像加汽油一樣給手機添加甲醇，電池會將儲存在甲醇中的化學能轉換為電能。

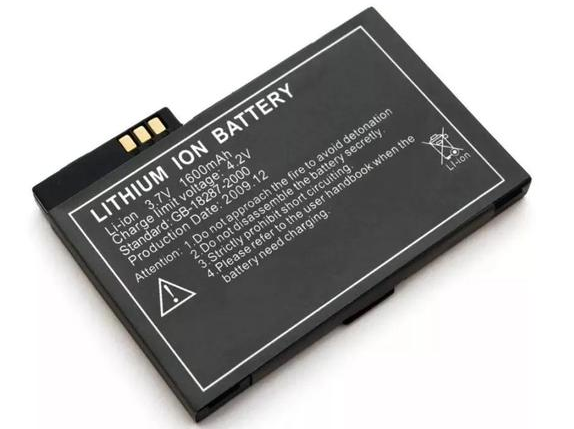

鎳鎘電池、鎳氫電池、鋰離子電池中的化學能直接存儲在電池的正負極材料當中。放電時，兩種物質發生氧化還原反應生成另一種物質，同時對外釋放電子，提供電能；充電時，生成物可以通過逆向反應變回原來的樣子，于是又可以接著放電。這種可以反復充放電的電池叫做二次電池。

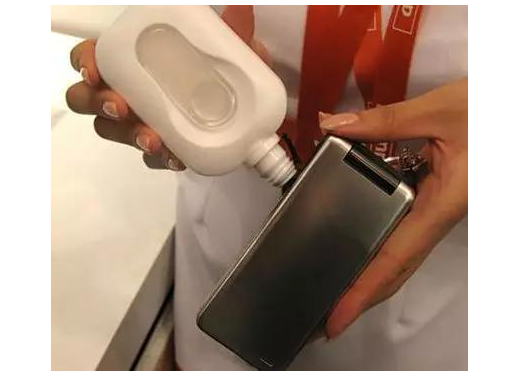

帶有燃料盒的甲醇燃料電池
甲醇燃料電池的不同之處在于，電池的化學能不是存儲在電池材料中，而是儲存在燃料當中，這里燃料指的就是甲醇，而正負極材料則起到催化的作用。所以手機需要配置額外的空間來儲存甲醇，體積會相對比較大。當手機快沒電的時候，我們需要往手機中注入甲醇，就像沒油的汽車需要添加汽油一樣。

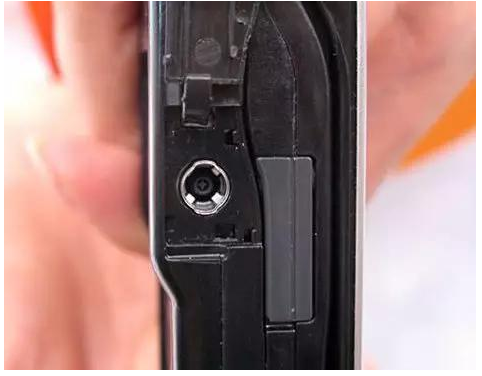

甲醇燃料電池手機側面的燃料添加孔
無序的熱能→有序的電能
甲醇燃料電池的基本構造主要可以分為陰極、電解質和陽極，電池放電時，陰極就是電池的正極，陽極就是電池的負極，為了敘述上符合大部分人的習慣，下文就用以正極、電解質和負極來進行闡述。
甲醇燃料電池的結構示意圖
正極和負極都是由金屬鉑制備而成，它們分別對氧氣和甲醇進行催化。在電池工作時，正極通入空氣，負極通入液體的甲醇。甲醇在鉑的催化作用下，失去電子被氧化為二氧化碳，并生成氫離子。負極的電極反應可以寫成：
接著產生的氫離子和電子分別沿著兩條不同的路徑傳輸。氫離子通過電解質穿過電池內部抵達正極。電解質是一種選擇透過性膜，只有氫離子能從電解質的一側穿過到達另一側，而其他原子、分子、離子一律被拒于門外。我們知道原子都是由原子核和核外電子構成的，而氫原子又比較特殊，它只有一個電子和一個質子，當它失去電子變成氫離子H+，就只剩下一個裸露的質子，所以我們又稱氫離子為質子，這種選擇透過性膜因而也叫質子交換膜。

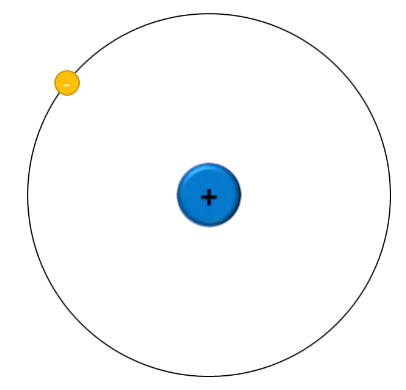

氫原子和氫離子
電子則通過外接電路流向正極，在流動的過程中順便對負載，也就是手機做一下功，于是手機就能通語音、玩游戲、聽音樂了。
在正極，空氣中的氧氣在鉑的催化作用下，被分解為氧原子，然后與來自負極的氫離子和電子結合形成水。正極的電極反應可以寫成：
我們把正極和負極的半反應寫在一起，可以得到下面的反應方程式：
看起來是不是有點似曾相識的感覺？沒錯，這個其實就是甲醇燃燒的反應方程式。所不同的是，燃燒時電子的轉移是混亂無序的，儲存在化學鍵中的化學能以熱能的形式釋放；而在燃料電池中，氧化和還原分開進行，通過引入電解質和外部電路實現電子的有序運動，化學鍵中的化學能以電能的形式釋放。
實現了超長待機
卻沒有被廣泛使用
甲醇燃料電池，最突出的優點就是能量密度高，比其它所有電池都要高出很多。1998 年Manhattan Scientifics 公司注冊了商標名為Micro-Fuel Cell用于手機電源的微型直接甲醇燃料電池，以這種電池為電源的手機可待機6個月， 連續通話1星期；而當時使用的鋰離子電池只能待機2星期， 連續通話5小時。其續航能力簡直不在同一個檔次。
與所有電池一樣，甲醇燃料電池的應用可不僅僅局限于手機上，筆記本電腦、攝像機這類需要用到電的便攜式電子產品都能夠讓它一展身手。

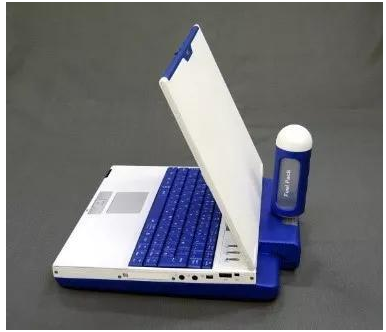

一種用甲醇燃料電池的筆記本電腦
來源：科學大院
